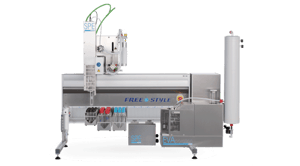

FREESTYLE EVAporation
FREESTYLE EVAporation
FLEXIBEL, PRÄZISE, MODULAR

FREESTYLE EVAporation

Es gibt zwei verschiedene Techniken der EVAporation, welche in einer Methode einzeln oder kombiniert angewendet werden können. Diese werden nur über die Software angewählt - es ist kein Umbau der Hardware erforderlich!

  • Parametrierbares Vakuum mittels chemisch inerter Vakuumpumpe inkl. kontrolliertem Heizen und Rotation der EVAporationskammer
  • Abblasen mit Stickstoff (für empfindliche Analyten und Endvolumina < 0,5 mL)
ERFAHRUNG UND TECHNIK PUR

Präzises Endvolumen

Vollautomatisch können Proben präzise auf ein Endvolumen zwischen 0,2 mL und 5,0 mL eingeengt werden. Der Prozess wird über Software und Sensoren gesteuert. Methoden mit unterschiedlichen Endvolumina können in einer Sequenz problemlos gemischt werden, ohne jegliche mechanische Anpassung. Für zertifizierte Laboratorien besonders wertvoll: Die EVAporationskammer kann vollautomatisch kalibriert werden.

EVAPORATIONSKAMMER IM DETAIL

Vollautomatisierter Prozess

Vollautomatisierter Prozess
1 Samplernadel
2 Vakuumleitung
3 EVAporationskammer
4 Überfüllsensor
5 Heizzone
6 Flüssigkeitsstandssensor

Doppelwandige Nadel  mit zwei voneinander unabhängigen Leitungen (z.B. für unterschiedliche Lösemittel). Für die äußere Leitung sind Sprühlöcher in 360° um die Nadel angeordnet. Ideal für die gründliche Rundum-Reinigung eines Gefäßes.

  • Sprühen von Lösungsmittel in ein Fläschchen oder in die Vakuumkammer zum Spülen und Reinigen
  • Vermeidung von Überdruck bei der Abgabe in ein mit Septum verschlossenes Vial, durch Ablassen der verdrängten Luft über zweiten Nadelkanal
  • Scharfe Spitze zum Durchstechen eines Septums. Die Konstruktion verhindert zuverlässig, dass die Nadel durch ein Teil des Septums verstopft wird.
Samplernadel
Samplernadel

Chemisch inerte Vakuumpumpe mit intelligenter Steuerung.

Konisch geformte EVAporationskammer für schnelle, verlustarme und zielgenaue Evaporation:

  • Doppelwandig, befüllt mit temperierbarer Flüssigkeit
  • Kondenser für Lösungsmittelrückgewinnung
EVAporationskammer EVAporation

Überfüllsensoren für eine sichere Überwachung des EVAporationsprozesses.

Zusätzliche parametrierbare, elektrische Heizzone für eine optimale EVAporation im kleinen Volumenbereich.

Flüssigkeitsstandssensor für das Endvolumen, das Sie per Software für jede Probe individuell festlegen können 0,2mL bis 5mL.

Quantitativer Transfer der Probe

Kein Verlust der Analyten

Schritt
1. Schritt
Schritt
2. Schritt
Schritt
3. Schritt
Schritt
4. Schritt

Flexibilität in allen Bereichen

Wahl des Evaporationsprinzips

Wahl des Evaporationsprinzips
  • Ähnlich des Rotationsverdampferprinzips mit kontrolliertem Beheizen der Probe über einen geschlossenen Wasserkreislauf und Anlegen eines parametrierbaren Vakuums
  • Abblasen mit Stickstoff
  • Kombination beider Prinzipien in einer Methode

Wahl des Lösungsmittels

Wahl des Lösungsmittels
  • Lösungsmittelaustausch flüssig/flüssig
  • Lösungsmittelaustausch zur Trockene und mit Resuspendieren in einem Lösungsmittel der Wahl
  • Anschluss für 3 Lösungsmittel oder als Upgrade erweiterbar auf 6 bzw. 15 Lösungsmittel

Wahl der Ausgangs- und Endvolumina

Wahl der Ausgangs- und Endvolumina
  • Probenvolumina bis 350 mL können in einem Vorgang aufkonzentriert werden. Dafür wird die Probe batchweise in die Verdampferkammer mit Vakuum nachgesaugt. FREESTYLE erkennt, wenn sich die Probe vollständig in der EVAporationskammer befindet
  • Frei definierbares Endvolumen zwischen 5,0 mL und 0,2 mL, individuell einstellbar für jede Probe durch Softwaresteuerung über die Sensoren. Dadurch können in einer Probensequenz auch Proben mit unterschiedlichen Endvolumen gemischt werden
  • Das Ergebnis ist ein präzise abgefülltes bzw. aliquotiertes Konzentrat, in frei wählbaren Gläsern (z. B. geschlossene GC-Vials)

Keine Kreuzkontamination

Keine Kreuzkontamination
  • Spülen der EVAporationskammer während des Prozesses, insbesondere kurz vor Erreichen des gewählten Endvolumens
  • Spülen der EVAporationskammer sowie aller mit der Probe in Berührung gekommener Teile nach dem Prozess

Effektives Nachspülen der EVAporationskammer

Effektives Nachspülen der EVAporationskammer

Mit der doppelwandigen Nadel des FREESTYLE-Systems werden die Analyten mit einem Lösungsmittel der Wahl von oben nach unten von der Wandung der EVAporationskammer gespült, während die EVAporationskammer rotiert damit keine Analyten an der Glaswandung verbleiben.

Dies erhöht die Präzision und Wiederholbarkeit Ihrer Ergebnisse enorm.

Intuitive Software

Intuitive Software

Die Kalibrierung der EVAporationskammer erfolgt automatisch über einen einfachen Mausklick in der Software. Dies wird besonders von zertifizierten Laboratorien geschätzt:

  • Methodenerstellung EVAporation: Durch Mausklick lassen sich Prozessschritte einfach hinzufügen. Das Einstellen der Werte erfolgt über Verschieben von Balken
  • Kombination von SPE- und EVAporationsmethode in einer sogenannten "FLEX"-Methode. Auch diese kann gespeichert und später einfach wieder aufgerufen werden
